Инструкция По Эксплуатации Автомагнитолы Eclipse
Posted By admin On 10.06.19Не удалось загрузить объект 'руководство по эксплуатации магнитолы eclipse ucnv884 mk2.doc' для предпросмотра. Повторная попытка. Aug 8, 2013 - У меня на кубе z12 стоит Аудиосистема ECLIPSE (AVN119M). На жестком диске самой магнитолы кстати залито куча. Также есть мануал по 11 кубу на русском языке и по 12 кубу на английском языке. Nissan Cube Club »; Эксплуатация Ниссан КУБ »; Доп. Оборудование (Модераторы:. SD карта для магнитолы eclipse avn-z03i. Мицубиси аутлендер инструкция. По эксплуатации. Видеоинструкция на русском языке по работе с японской автомагнитолой Eclipse AVN118MRE. Показаны базовые функции. Прошивка японской магнитолы Eclipse. Прошивка японской магнитолы с навигатором Eclipse народным методом. Штатная магнитола Honda Stepwgn 2008 RG1. Описание работы магнитолы. Магнитола Eclipse AVN Z02i настройка и редактирование рамки камеры заднего хода. Инструкция по записи DVD дисков которые должны без проблем воспроизводится на всех магнитолах Японского. Активация вкладки USB на Eclipse AVN 110MRC. Активация вкладки USB на Eclipse AVN 110MRC Пишите, звоните, подскажу что не.
Инструкция По Эксплуатации Автомагнитолы Eclipse Cross
Есть такие замечательные “штатные” японские мультимедийные центры с наФигаторами, как Eclipse AVN4404D/avn5504d/ucnv884mk2, которые устанавливаются в Японии на большинство автомобилей. В том числе и автомобили марки Toyota. Я являюсь счастливым обладателем AVN4404D, с тойотовскими разъемами. При эксплуатации, я столкнулся с проблемой отсутствия информации по ним, собирая информацию по дополнительным разъемам, обнаружил, что у народа есть интерес к таким аппoаратам.
Мануал
Еще б, в них есть фактически все, что нужно для повседневной жизни, при эксплуатации автомобиля. Радио и диски, которые стремительными прыжками канут в лету. Их место занимают различные мобильные накопители, sd карты, usb флешки и даже мобильные жесткие диски. Все это есть в современных дорогих и дешевых китайских моделях автомобильных мультимедийных систем. Имея такой слегка устаревший, но еще популярный мультимедийный центр, мне захотелось подключить к нему свой iPhone, с помощью кабеля MC748. А значит нужен aux вход.
В процессе поисков в интернете, нашлось очень много желающих сделать тоже самое. И очень мало технической информации.

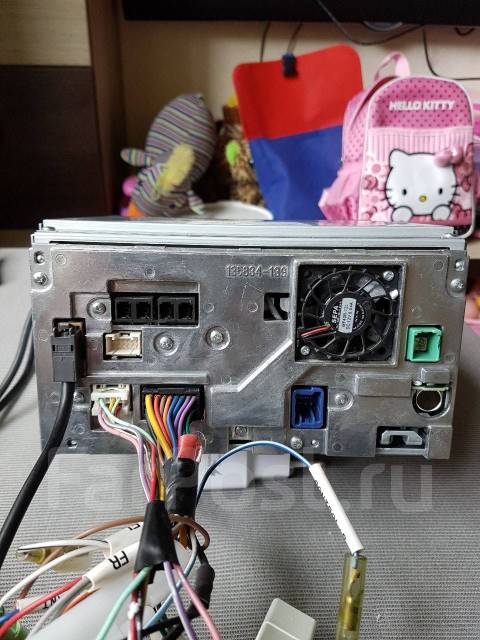

Решение было только одно. Купить видео разъем. Он хоть и стоит не дорого, но все же у некоторых есть возможность его распаять самому и сэкономить на времени и возможно деньгах. В данной статье я выложу распиновки разъемов от головного устройства eclipse, которых еще не было в интернете. Большая часть из этих разъемов подходят не только к ГУ фирмы eclipse, но и к большинству ГУ устанавливающимся на автомобили Тойота, в том числе и штатны A и B – это штатныем тойотовские разъемы. Напишу распиновку для ленивых. A 1-Динамик FR+ 2-Динамик FL+ 3-ACC +B 4-BU +B 5-Динамик FR- 6-Динамик FL- 7-Общий (GND) 8-Питание ант +B 9-AMP+ 10-iLL +B B 1-Динамик RR+ 2-Динамик RL+ 3-Динамик RR- 4-Tel-Mute 5-NC 6-Динамик RL- C - разъем выходов с предуслителя регулируемых по балансу выходов, двух выходов на усилитель сабвуфера.
Выход управления питанием услилителя. Вход задней скорости.
И еще каких то два провода. 1- Video Out GND 2- CD-Changer 3- CD-Changer 4- CD-Changer 5- CD-Changer 6- CD-Changer 7- Вход сигнала заднего хода +12 8-? 9- Video Out 10- Audio Out Non Fader L 11- Audio Out FR 12- Audio Out FL 13- Video Out GND 14- Выход управления питанием усилителя 15- CD-Changer 16- CD-Changer 17- CD-Changer 18- CD-Changer 19- GND –? 20- NC 21- Audio Out GND (общий на все шесть тюльпанов!) 22- Audio Out Non Fader R 23- Audio Out RR 24- Audio Out RL D - разъем датчиков положения руля. Предназначен для коррекции вспомогательной разметкой, при отображении картинки с камеры заднего хода. E - камера заднего хода.
1-красный +6V 2-желтый Video In 3-черный Video GND 5-черный GND F – разъем видеовхода. 1-Audio L In 2-Audio R In 3-Video in 4-Video GND 5-Audio R GND 6-Audio L GND G - антенный вход тв-тюнера. H – антенный вход GPS антенны.
Все разъемы нарисованы, если смотреть в жопу сзади устройства!
